Gardner Denver, série ESC 2-5 kW

Technický list  (448 kB)

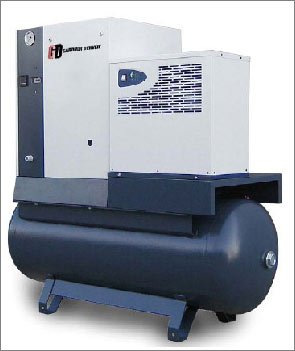

ŠROUBOVÝ KOMPRESOR GARDNER DENVER, série ES, typ ESC 2 - 5

Standardní vzduchem chlazený, jednostupňový, olejem mazaný, rotační šroubový kompresor skříňového provedení vybavený filtrem na sání, šroubovým blokem ENDURO, ukazatelem hladiny oleje, separátorem oleje s velmi účinným separačním filtrem (0,1 μ), olejovým okruhem s olejovým filtrem, obtokem s termostatem a dále chladičem oleje a elektrickou skříňkou s hlavním vypínačem a přímým spouštěním. Kompresor je poháněn elektrickým motorem prostřednictvím řemenic a klínových řemenů. Kompresor je řízen plně automatickou elektropneumatickou regulací start/stop. Ovládací panel kompresoru je vybaven tlačítky start/stop, manometrem a počítadlem provozních hodin. Na přání lze kompresory velikosti 4 a 5 kW vybavit digitálním řídícím panelem AirBasic sloužící k sledování nebo nastavení vybraného parametru na displeji a indikaci servisních požadavků vč. alarmů a spouštěním hvězda/trojúhelník.

Snadná instalace kdekoliv

Veškeré kompresory jsou kompletně vybaveny a připraveny pro použití v el. síti 400V/50 Hz, vyžadují pouze správně dimenzovaný jištěný přívodní kabel. Rovný betonový povrch s potřebnou nosností dle hmotnosti kompresoru (viz. podlahové a montážní zatížení ) je pro instalaci dostatečný, speciální základ není potřeba, protože nedochází k dynamickému zatížení. Pro správnou funkci kompresoru je zapotřebí minimální objem vzdušníku (viz zvláštní příslušenství ). Dále musí být zajištěna dostatečná ventilace za účelem odvodu vyzářeného tepla z místa instalace.

Standardní vybavení:

  • Ovládací panel se srozumitelnými symboly :
    - hlavní vypínač řízení start/stop s automatickým odpouštění tlaku,
    - manometr pro měření tlaku,
    - hodiny pro celkovou dobu provozu
  • Šroubový blok ENDURO pro vysokou výkonnost při vynikající účinnosti
  • Separační nádoba oleje s průzorem pro kontrolu výšky hladiny
  • Vzduchový filtr na sání
  • Automatická regulace výkonnosti: start/stop
  • Zcela uzavřené ventilátorem chlazené el. motory (TEFC), IP55 ochrana, termistorová ochrana, třída izolace F
  • Pojistná bezpečnostní zařízení pro :
    - vysoký proud motoru
    - vysokou teplotu kompresoru
    - vysoký tlak kompresoru
  • Alarmy pro :
    - olejový filtr
    - sací filtr
    - element olejového separátoru
    - přehřívání kompresoru (alarm při 100 °C a zastaví při 115 °C)
    - interval servisu
  • Pojistný ventil
  • Převod pomocí řemenů, se systémem automatického napínání řemenů
  • Třícestný olejový termostat
  • Kryty s epoxidovým nátěrem
  • Přímý start DOL
  • Náplň - minerální olej AEON 3000 F2105





GD model

Maximální přetlak*

Výkonnost při jmen.přetlaku**

Výkon motoru

50 Hz

Čistá hmotnost

Hladina hluku***

Rozměry

d x h x v

bar



m3/min

m3/hod

kW

Hp

kg

dB(A)

ESC 2



10





0,28





16,8

2,2

4,0

100

62

bez vzdušníku 620x620x550

se vzdušníkem 1540x600x1400

ESC 3



10





0,40



24,0

3,0

4,0

100

63



ESC 4





10





0,59



35,4



4,0



5,5

100



63





ESC 5





10





0,70



42,0

5,5

7,5

100

65



* pro RD modely je max.tlak ztráta 0,25 bar. Tlakový rosný bod integrovaného sušiče při okolní teplotě: +25°C

** Výkonnost je měřená podle Cagi Pneuprop PN2CPTC2 a jsou použity následující provozní tlaky: 8 bar modely při 6 bar. 10 bar modely při 8 bar a 13 bar modely při 11 bar.

*** Hladina hluku měřená podle ISO 2151 a ISO 3744.

Zvláštní volitelné vybavení:

  • Pro kompresory ESC 4-5 digitální ovladač AirBasic se srozumitelnými symboly :
    - řízení start/stop s automatickým odpouštění tlaku,
    - měření teploty a tlaku pro monitorování a bezpečné zastavení
    - ochrana proti přetížení hlavního motoru
    - indikátory servisu a poruch
    - hodiny pro celkovou dobu provozu a hodiny v zatížení
    - uživatelem změnitelné provozní nastavení (kromě heslem chráněných bezpečnostních funkcí)
    - přizpůsobitelný pro více-kompresorové řídící systémy
    - potenciálně volný provozní a běžný signál alarmu
  • Vzdušníky 200, 270 litrů a pro ESC 4-5 rovněž 500 litrů
  • Cyklónový odlučovač kondenzátu s automatickým odvaděčem*
  • Vestavěný RD sušič, použité chladivo splňuje ES požadavky normy No. 2037/2000**
  • Plovákový odvaděč
  • Časově ovládaný odvaděč
  • Mazivo AEON 4000 (polosyntetický olej), AEON 6000FG (pro styk s potravinami), AEON 9000SP (syntetický olej)

Poznámka :

*     Pouze pro kompresory bez sušiče

**   Zahrnuje odvaděč na bázi časově nastavitelného solenoidového ventilu

Přídavné vybavení:

  • Sušiče stlačeného vzduchu
  • Řada filtrů pro úpravu stlačeného vzduchu
  • Odvaděče kondenzátu
  • Separátory kondenzátu voda/olej

 Rozměrový výkres

Rozmerovy vykres ESC PDF 45,1 kB



Schéma zapojení ESC 2-5 PDF 227 kB
