Měření průtoku stlačeného vzduchu
Rozhodnutí, kdy provést měření spotřeby stlačeného vzduchu, vychází z požadavků na instalaci nové technologie nebo nárůstu spotřeby stlačeného vzduchu ve špičce či vlivem počtu odběrních míst a tím poklesu tlaku, nárůstu úniků díky špatnému stavu rozvodného potrubí, atd.
Naměřené výsledky je možno využít, např. pro dimenzování nových kompresorů, rozvodů atd. Nevhodné navržení nové technologie a její instalace mohou mít vliv na zvýšení provozních nákladů.
Nejčastější vzniklé problémy při volbě nové technologie jsou následující :
- předimenzování kompresorové stanice; následek: dlouhá doba chodu naprázdno
- poddimenzování kompresorové stanice; následek: prakticky trvalý chod kompresoru, nedostatečný tlak na spotřebiči , který snižuje výkon pracovního stroje
- nesprávné dimenzování vzdušníku; následek: zvýšené opotřebení vlivem častého spínání
- poddimenzování potrubí a armatur; následek: tlakové ztráty, ztráty netěsností
Měření spotřeby stlačeného vzduchu – menší odběry
Měřící přístroj
Měření provádíme měřícím zařízením RECTUS RT 2. Měřící sonda (1/2“-1“-2“-3“) s vyhodnocovacím zařízením a napojením na počítač se namontuje do rozvodu stlačeného vzduchu zákazníka.
Rozsah měření dle velikosti sondy:
| 1/2'' sonda při tlaku 6 barg | 18 - 180 m3/hod |
| 1'' sonda při tlaku 6 barg | 54 - 540 m3/hod |
| 2'' sonda při tlaku 6 barg | 180 - 1 800 m3/hod |
| 3'' sonda při tlaku 6 barg | 240 - 3 600 m3/hod |

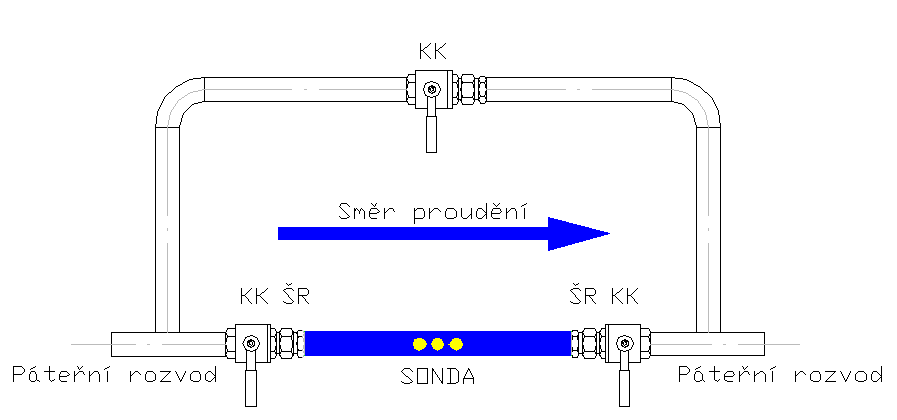

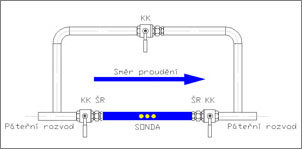

Schéma zapojení
Zákazník připraví měřící místo dle předaného výkresu na úpravu potrubí (viz orientační schéma níže). Namontování sondy a následné připojení bude provedeno naším měřícím technikem.
Popis měřící metody
Přístroj RESTUS je určen pouze pro měření stlačeného vzduchu, kde teplota stlačeného vzduchu nepřesahuje 60º C a přetlak stlačeného vzduchu je v rozmezí 1 až 10 bar. V průběhu měření jsou snímána a do počítače ukládána data v zadaných časových intervalech jako jsou hodnoty skutečného tlaku (bar) a teploty stlačeného vzduchu, včetně skutečného průtoku stlačeného vzduchu (m3/hod).
Výsledkem měření jsou grafy a přehledy množství vyrobeného vzduchu v návaznosti na pracovní tlak. Tyto údaje jsou zpracovány zvlášť pro jednotlivé dny nebo směny. Naměřené výsledky je možno využít např. pro dimenzování nových kompresorů, rozvodů stlačeného vzduchu. Umožňuje také optimalizovat návrhy nových technologií.
Měření spotřeby stlačeného vzduchu - větší odběry
Měřící přístroj
Měření provádíme měřícím zařízením SCHMIDT. Měřící sonda SS 20.6 0 se zobrazovacím modulem SS20.031 a napojením na počítač se namontuje do rozvodu stlačeného vzduchu zákazníka.
Rozsah měření:
| Velikost potrubí |
Délka a čidla | Průtok (m3/hod při 60ms) |
| DN 25 | 120 | 91,3 |
| DN 50 | 120 | 343,0 |
| DN 100 |
180 | 1 386,0 |
| DN 200 |
250 | 5 997,0 |
| DN 500 |
400 | 34 059,0 |
Schéma zapojení
Zákazník připraví měřící místo (navaření nátrubku G ½" ) dle předaného výkresu na úpravu potrubí (viz orientační schéma níže). Namontování sondy a následné připojení bude provedeno naším měřícím technikem.
Podmínky měření
Snímač SCHMIDT je vhodný pro několik průměrů potrubí a pracuje v rozmezí přetlaku stlačeného vzduchu 1 až 16 bar. 8 digit. Display umožňuje načítání spotřeby v průběhu až několika roků. Konfigurace a načtený obsah je chráněný proti výpadku napájení.
Věříme, že Vás tato nová služba zaujala a vyžádáte si bližší informace.
Kontaktní osoba : Vladimír Chytka
Email :
Tel : 272 088 116, 272 088 111
Fax: 272 088 188
Mobil: 724 344 579
