Gardner Denver, série ESE 18-37 kW

Technický list  (299 kB)

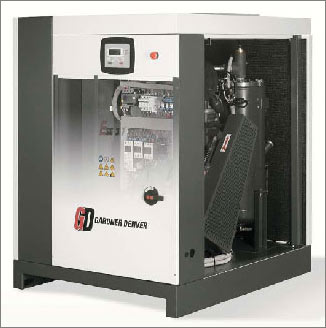

ŠROUBOVÝ KOMPRESOR GARDNER DENVER, série ESE, typ ESE 18-37



Šroubové kompresory



Jednoduchá konstrukce

Jedná se o standardní vzduchem chlazené, jednostupňové, olejem mazané, rotační šroubové kompresory skříňového provedení vybavené filtrem na sání, šroubovým blokem ENDURO 12+, separační nádobou na olej s dvoustupňovou separací oleje s velmi účinnými separačními filtry (0,1 μ), olejovým okruhem s olejovým filtrem, chladičem oleje s obtokem otevíraným termostatem a ukazatelem hladiny oleje. Dále jsou kompresory vybaveny dochlazovačem stlačeného vzduchu, cyklónovým separátorem kondenzátu s automatickým odváděčem kondenzátu, elektrickou skříňkou s hlavním vypínačem a spouštěním hvězda-trojúhelník. Kompresor je poháněn elektrickým motorem s termistorovou ochranou, prostřednictvím řemenic a klínových řemenů. Kompresor je řízen plně automatickou elektropneumatickou regulací zatíženo/odlehčeno s následným časově nastavitelným zastavením el. motoru. Ovládací panel kompresoru je vybaven digitálním řídícím panelem AirSmart sloužící k sledování nebo nastavení vybraného parametru na displeji a indikaci servisních požadavků a alarmů. Komunikace je v českém jazyce.

Snadná instalace kdekoliv

Kompresory této série jsou kompletně vybaveny a připraveny pro použití v el. síti 400V/50 Hz, vyžadují pouze správně dimenzovaný jištěný přívodní kabel. Rovný betonový povrch s potřebnou nosností dle hmotnosti kompresoru (viz. podlahové a montážní zatížení ) je pro instalaci dostatečný, speciální základ není potřeba, protože nedochází k dynamickému zatížení. Pro správnou funkci kompresoru je zapotřebí minimální objem vzdušníku či rozvodné sítě stlačeného vzduchu o velikosti rovnému 30 % výkonnosti kompresoru (m3/min), ale čím větší je objem rozvodné sítě, tím lépe. Dále musí být zajištěna dostatečná ventilace dle způsobu chlazení kompresoru ( vzduchem či vodou ) za účelem odvodu vyzářeného tepla z místa instalace.

Standardní vybavení:

Šroubový blok ENDURO® 12+ s vysokou specifickou měrnou spotřebou (poměr výkonnost/spotřeba el. energie); Nádoba pro vynikající olejovou separaci, filtraci a zásobu oleje s průzorem pro kontrolu výšky hladiny oleje (dle norem EU se jedná o jednoduchou tlakovou nádobu);
Mikroprocesorový ovladač AirSmartTM se srozumitelnými symboly a pokyny v českém jazyce:

  • řádkový kódový displej,
  • řízení zatíženo/odlehčeno dle nastavené tlakové diference s automatickým odpouštění vnitřního tlaku a následným časově nastavitelným zastavením elektrického motoru,
  • měření teploty a tlaku pro monitorování a bezpečné zastavení,
  • ochrana proti přetížení hlavního motoru,
  • ovládání správného směru rotace šr. bloku,
  • indikátory servisu a poruch,
  • hodiny pro celkovou dobu provozu a hodiny v zatížení,
  • uživatelem změnitelné provozní nastavení (kromě heslem chráněných bezpečnostních funkcí),
  • přizpůsobitelný pro více-kompresorové řídící systémy,
  • potenciálně volný provozní a běžný signál alarmu,
  • a další funkce.

Indikátory provozních podmínek :

  • přetlak stlačeného vzduchu,
  • pracovní teplota,
  • hodiny; v plném zatížení, celkové provozní hodiny,
  • automatický restart po výpadku el. proudu,

Hlášení servisních resp. havarijních alarmů pro :

  • olejový filtr ∆p,
  • sací filtr ∆p,
  • element olejového separátoru ∆p,
  • interval servisu,
  • přehřívání kompresoru (alarm při 100 °C a zastaví při 115 °C).

Vzduchový filtr na sání;
Hlavní vypínač, tlačítko stop v nebezpečí, rozběh hvězda/trojúhelník;
Zcela uzavřené ventilátorem chlazené el. motory (TEFC), ochrana IP55, termistorová ochrana, třída izolace F ;
Hlavní napětí 380-420V / 50 Hz ( ± 5% );
Pojistný ventil;
Zvuk absorbující kryty NOVOX s epoxidovým nátěrem;
Dochlazovač stlačeného vzduchu;
Cyklónový odlučovač kondenzátu s automatickým časovým odvaděčem.



GD model

Maximální přetlak

Výkonnost při jmen. přetlaku*

Příkon motoru

Čistá hmotnost

Hladina hluku**

Rozměry

( d x š x v )

Bar

Psig

m3/min

cfm

kW

Hp

dB(A)

mm

ESE 18

8

10

13

115

145

190

2,85

2,45

1,95

101

86

69

18,5

25

340

74

850 x 850 x 1300

ESE 22

8

10

13

115

145

190

3,35

2,95

2,40

122

102

79

22

30

360

75

850 x 850 x 1300



ESE 30



7,5

8,5

10

13

110

125

145

190

5,00

4,50

4,10

3,30

177

159

145

117

30

40

440

76

1030 x 850 x 1300



ESE 37



7,5

8,5

10

13

110

125

145

190

5,84

5,60

5,10

4,40

206

198

180

155

37

50

650

76

1130 x 1350 x 1500

* Výkonnost a příkon jsou měřeny podle ISO 1217, ods. 3, příloha C - 1996 a jsou použity následující cílové tlaky: 7,5 bar modely při 7 bar, 8 bar modely při 7 bar, 8,5 bar modely při 8 bar, 10 bar modely při 9 bar a 13 bar modely při 12 bar.
*** Tlaková hladina hluku měřená v souladu s ISO 2151 a ISO 3744, tolerance je ±2dB (kpA).

Zvláštní volitelné vybavení:

Alternativní napětí;
Komunikační / sekvenční modul;
Mazivo AEON 4000 (polosyntetický olej), AEON 6000FG (pro styk s potravinami), AEON 9000SP (syntetický olej).

Přídavné vybavení:

Sušičky stlačeného vzduchu
Řada filtrů pro úpravu stlačeného vzduchu
Odvaděče kondenzátu
Separátory kondenzátu voda/olej.



Rozměrový výkres

Rozměrový výkres - ESE 18 - 37 PDF 288 kB
