Gardner Denver, série ESD (ESG) 315-500 kW
Popis:

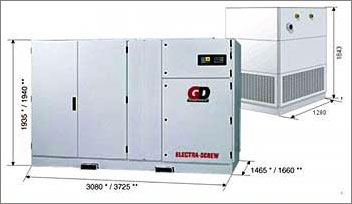

Standardní vzduchem chlazený jednostupňový olejem mazaný rotační šroubový kompresor skříňového provedení vybavený filtrem na sání, šroubovým blokem 321 mm, dvěmi nádobami pro náplň oleje s ukazatelem hladiny oleje, dvoustupňovou separací oleje s velmi účinnými separačními filtry (0,1 μ), olejovým okruhem s olejovým filtrem, obtokem s termostatem a dále dochlazovačem stlačeného vzduchu vč. cyklónového separátoru kondenzátu s automatickým odvaděčem kondenzátu, dále chladičem oleje a elektrickou skříňkou s hlavním vypínačem a spouštěním hvězda-trojúhelník. Kompresor je poháněn přímo přes pružnou spojku elektrickým motorem ABB, chráněným termistorem. Kompresor je řízen plně automatickou elektropneumatickou regulací zatíženo/odlehčeno s následným časově nastavitelným zastavením el. motoru. Ovládací panel kompresoru je vybaven digitálním řídícím panelem DigiPilot sloužící k sledování nebo nastavení vybraného parametru na displeji a indikaci servisních požadavků a alarmů.
Snadná instalace kdekoliv
Veškeré kompresory jsou kompletně vybaveny a připraveny pro použití v el. síti 400V/50 Hz, vyžadují pouze správně dimenzovaný jištěný přívodní kabel. Rovný betonový povrch s potřebnou nosností dle hmotnosti kompresoru (viz. podlahové a montážní zatížení ) je pro instalaci dostatečný, speciální základ není potřeba, protože nedochází k dynamickému zatížení. Pro správnou funkci kompresoru je zapotřebí minimální objem vzdušníku či rozvodné sítě stlačeného vzduchu o velikosti rovnému 30 % výkonnosti kompresoru (m3/min), ale čím větší je objem rozvodné sítě, tím lépe. Dále musí být zajištěna dostatečná ventilace dle způsobu chlazení kompresoru ( vzduchem či vodou ) za účelem odvodu vyzářeného tepla z místa instalace.
Standardní vybavení:
Šroubový blok 321 mm pro vysokou výkonnost při vynikající účinnosti s extrémně dlouhou životností
Mikroprocesorový ovladač DigiPilot integrovaný řídící panel s vícejazyčným informačním systémem
Vzduchový filtr na sání
Automatická regulace výkonnosti: plné zatížení, chod na prázdno a start/stop
Modulační řízení sacím ventilem
Rozběh hvězda/trojúhelník
Hlavní vypínač
Zcela uzavřené ventilátorem chlazené el. motory (TEFC), ochrana IP55, termistorová ochrana, třída izolace F
Tlačítka start/stop
Tlačítko stop v nebezpečí
Pojistná bezpečnostní zařízení pro :
- vysokou teplotu hlavního el. motoru
- přetížení el. motoru ventilátoru
- vysokou teplotu kompresoru
- vysoký přetlak kompresoru
Digitální indikace alarmu pro :
- olejový filtr
- výměnu oleje
- sací filtr
- elementy olejového separátoru
Řízení tlakové diference olejového separátoru
Pojistný ventil
Indikátory provozních podmínek :
- přetlak
- přetlak nádoby s olejem
- pracovní teplota
- teplota stlačeného vzduchu
- hodiny; v plném zatížení, celkové provozní hodiny
Automatický restart po výpadku el.proudu
Týdenní hodiny
Dálkové ovládání
Komunikační linka RS-485
Hluk absorbující protihlukové kryty
Dochlazovač stlačeného vzduchu
Cyklónový odlučovač kondenzátu
Automatický časově řízený odvaděč kondenzátu
El. motor ventilátoru a chladící ventilátor
Náplň – minerální olej AEON 3000 F2105
| GD Model |
Maximální přetlak |
Výkonnost při jmen.přetlaku** |
Výkon motoru 50 Hz |
Čistá hmot. |
Hladina hluku *** |
Rozměry |
| |
Bar |
Psig |
m3/min |
cfm |
kW |
Hp |
kg |
db(A) |
š × v × d |
|
ESG 315
|
8
10
|
115
145
|
51,3
44,8
|
1811
1582
|
315
|
420
|
4800
|
-
|
2900×440×1870
|
|
ESD 315
|
13
|
190
|
35,4
|
1250
|
315
|
420
|
4400
|
-
|
2900×440×1870
|
|
ESG 355
|
8
10
13
|
115
145
190
|
56,8
51,2
44,8
|
2006
1808
1582
|
355
|
475
|
5000
|
-
|
2900×440×1870
|
|
ESG 400
|
8
10
13
|
115
145
190
|
63,6
56,9
47,0
|
2235
2009
1660
|
400
|
535
|
5200
|
-
|
2900×440×1870
|
|
ESD 450
|
7,5
|
110
|
73,6
|
2599
|
450
|
600
|
5100
|
-
|
2900×440×1870
|
|
ESG 450
|
10
13
|
145
190
|
62,9
53,0
|
2221
1871
|
450
|
600
|
5200
|
-
|
2900×440×1870
|
|
ESD 500
|
9
|
130
|
73,5
|
2595
|
500
|
670
|
5200
|
-
|
2900×440×1870
|
* Série ESM a ESD byly speciálně navrženy pro nepřetržitý provoz
** Výkonnost je měřená podle Cagi Pneuprop PN2CPTC2 a jsou použity následující provozní tlaky: 7,5 bar modely při 7 bar. 10 bar modely při 9 bar a 13 bar modely při 12 bar.
Zvláštní volitelné vybavení:
Přídavné super protihlukové kryty
Modely bez protihlukových krytů
Nízkotlaké modely (již od 3 bar)
Alternativní napětí
Vodou chlazené jednotky s olejovými a vzduchovými deskovými chladiči (ocel AISI 316, měděné spoje), vodní termostat místo integrovaného 3-cestného ventilu (vnitřní by-pass je zazátkován).
Systémy zpětného zisku tepla (DIR, PRE a +W modul ) s olejovými deskovými chladiči (ocel AISI 316, měděné spoje), vodní termostat a externí olejový 3-cestný termostatický ventil (vnitřní by-pass je zazátkován).
Mazivo AEON 4000 (polosyntetický olej), AEON 6000FG (pro styk s potravinami), AEON 9000SP (syntetický olej)
Přídavné vybavení:
MiniPilot více-kompresorový ovladač pro 2-3 kompresory stejné velikosti
MultiPilot více-kompresorový ovladač pro několik kompresorů
Sušičky stlačeného vzduchu
Řada filtrů pro úpravu stlačeného vzduchu
Odvaděče kondenzátu
Separátory kondenzátu voda/olej
Rozměrový výkres
Rozměrový výkres ESG 315-500  424 kB
|
