Gardner Denver, série VS 250 kW

Technický list  (298 kB)

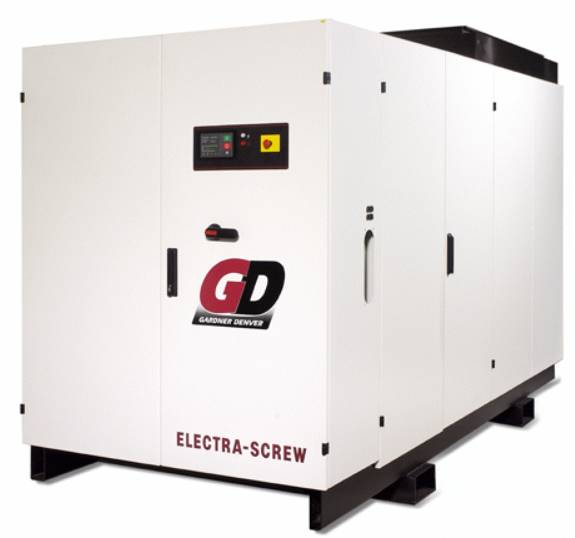

ŠROUBOVÉ KOMPRESORY GARDNER DENVER s frekvenčním měničem, série VS, typ VS 250

VS 250

Standardní vzduchem chlazené, jednostupňové, olejem mazané, rotační šroubové kompresory skříňového provedení s frekvenčním měničem otáček vybavený filtrem na sání, šroubovým blokem ENDURO 175, nádobou pro náplň oleje s ukazatelem hladiny oleje, dvoustupňovou separací oleje s velmi účinnými separačními filtry (0,3 μ), olejovým okruhem s olejovým filtrem, obtokem s termostatem a dále dochlazovačem stlačeného vzduchu vč. cyklónového separátoru kondenzátu s automatickým odvaděčem kondenzátu,  dále chladičem oleje a elektrickou skříňkou s hlavním vypínačem a spouštěním přes frekvenční měnič pro plynulou změnu otáček el. motoru. Kompresor je poháněn přímo přes pružnou spojku elektrickým motorem ABB, chráněným termistorem. Otáčky el. motoru jsou regulovány dle nastaveného přetlaku. Ovládací panel kompresoru je vybaven digitálním řídícím panelem DigiPilot sloužící k sledování nebo nastavení vybraného parametru na displeji a indikaci servisních požadavků a alarmů.



Snadná instalace

Kompresor je kompletně vybaven a připraven pro použití v el. síti 380...500V/50...60 Hz, vyžadují pouze správně dimenzovaný jištěný přívodní kabel. V případě dodávky rozdílného napětí od 400 V musí být pouze transformátor ovládacího napětí zapojen na správné svorky dle elektrického schéma.

Rovný betonový povrch s potřebnou nosností dle hmotnosti kompresoru (viz. podlahové a montážní zatížení ) je pro instalaci dostatečný, speciální základ není potřeba, protože nedochází k dynamickému zatížení.

Pro správnou funkci kompresoru je zapotřebí minimální objem vzdušníku či rozvodné sítě stlačeného vzduchu o velikosti rovnému 15 % výkonnosti kompresoru (m3/min), ale čím větší je objem rozvodné sítě, tím lépe.

Dále musí být zajištěna dostatečná ventilace dle způsobu chlazení kompresoru ( vzduchem či vodou ) za účelem odvodu vyzářeného tepla z místa instalace.



Standardní vybavení:

  • Šroubový blok ENDURO 175 (direct, bez převodovky) dosahujícího širokého rozsahu výkonnosti při vynikající účinnosti
  • Vysoce účinná separační nádoba oleje s cyklónem, skleněným průhledítkem hladiny oleje a unikátní olejovou separací
  • Okamžitá a přesná reakce na změny požadavků spotřeby stlačeného vzduchu, držení stabilního tlaku na nastavené hladině pro nejlepší kvalitu stlačeného vzduchu a maximální úsporu energie
  • Přímý pohon-převod, standardní tlakové stupně 7,5; 8,5; 10; 13 bar
  • Mikroprocesorový ovladač DigiPilot s čitelnými numetickými a textovými displeji je doplněn samostatným ovladačem konvertoru

- měření provozní teploty a přetlaku pro monitorování a bezpečné vypnutí
- soft start pro omezení špičkových proudů při rozběhu

- hlídání přetížení hlavního motoru a motorů ventilátorů
- měření pro servis, časovače, indikátory servisních požadavků a poruch

- záznam pro 10 posledních poruch se zaznamenáním data a času, kdy se staly
- počítadlo provozních hodin pro celkové hodiny a hodiny v zatížení

- týdenní časovač a dálkové ovládání

- možnost automatického restartu po výpadku el.proudu

- tlakový plán

- uspořádání provozních nastavení uživatelem ( očekávané ochranné bezpečnostní funkce )

- široký výběr komunikačního jazyka

- přizpůsobivý pro vícekompresorové řídící systémy

  • Hluk absorbující protihlukové kryty
  • Hlavní vypínač (funguje rovněž jako stop tlačítko v nebezpečí)
  • Transformátor pro ovládací napětí
  • Zcela uzavřené ventilátorem chlazené el. motory (TEFC), krytí IP55, termistorová ochrana, třída izolace F
  • Elektrický box, stupeň krytí IP 54
  • Vzduchem chlazený chladič oleje a dochlazovač, radiátorového typu
  • Otáčky chladících ventilátorů řízené frekvenčním měničem dle provozní teploty pro správné chlazení (6 ks ventilátorů)
  • Stupeň krytí motoru ventilátoru IP 55, třída izolace F
  • Vzduchový filtr na sání (3 mikrony) a olejový filtr (25 mikronů) pro těžké provozy
  • Unikátní vícestupňová olejová separace cyklóny a separačními elementy (0,3 mikronu) zajišťující zbytkové množství unášeného oleje menší než 2 mg/m3 v aerosolové formě
  • Převod přes flexibilní typ spojky
  • Olejový termostatický třícestný ventil
  • Nastavitelný ventil minimálního přetlaku
  • Pojistný ventil maximálního přetlaku
  • Mechanický odlehčovací ventil
  • Cyklónový odlučovač kondenzátu s odvaděčem řízeným DigiPilotem
  • Tuhý ocelový rám s otvory pro vysokozdvižný vozík
  • Náplň - minerální olej AEON 3000





GD model

Maximální přetlak

Výkonnost při jmen.přetlaku*

Výkon motoru

50 Hz

Čistá hmotnost

Hladina hluku**

Rozměry

d x š x v mm

bar

psig

m3/min

cfm

kW

Hp

kg

dB(A)

VS 250

7,5

10

13

110

145

190

10-42,3

10-36,0

10-31,0

1494

1271

1094

250

335

4480

83

4000x1675x2215



* Výkonnost je měřená podle Cagi Pneuprop PN2CPTC2 a jsou použity následující provozní tlaky: 7,5 a 8 bar modely při 7 bar, 10 bar modely při 9 bar a 13 bar modely při 12 bar.

** Hladina hluku měřená podle Cagi Pneurop PN8NTC2.2 ±3dB(A)



Zvláštní volitelné vybavení:

  • Odvaděč kondenzátu pod cyklónem dle přání
  • Nízkotlaké modely (již od 3,5 bar)
  • Alternativní napětí (230 - 690 V) na přání
  • Vodou chlazené jednotky s olejovým nerozebíratelným deskovým chladičem (ocel AISI 316, měděné spoje) a trubkový typ dochlazovače (plášť, víka z uhlíkové oceli/trubky z mědi/mezistěny z nerezavějící oceli), vodní termostat a olejový 3-cestný termostatický ventil pro studený start..
  • Systém zpětného zisku tepla (+W modul) s olejovým nerozebíratelným deskovým chladičem (ocel AISI 316, měděné spoje), vodní termostat a olejový 3-cestný termostatický ventil pro správný provoz a zpětný zisk tepla.
  • Mazivo AEON 4000 (polosyntetický olej), AEON 6000FG (pro styk s potravinami), AEON 9000SP (syntetický olej)



Přídavné vybavení:

  • MultiPilot více-kompresorový ovladač pro několik kompresorů
  • Sušičky stlačeného vzduchu
  • Řada filtrů pro úpravu stlačeného vzduchu
  • Odvaděče kondenzátu

Separátory kondenzátu voda/olej





  • Chlazení
  • Vytápění
