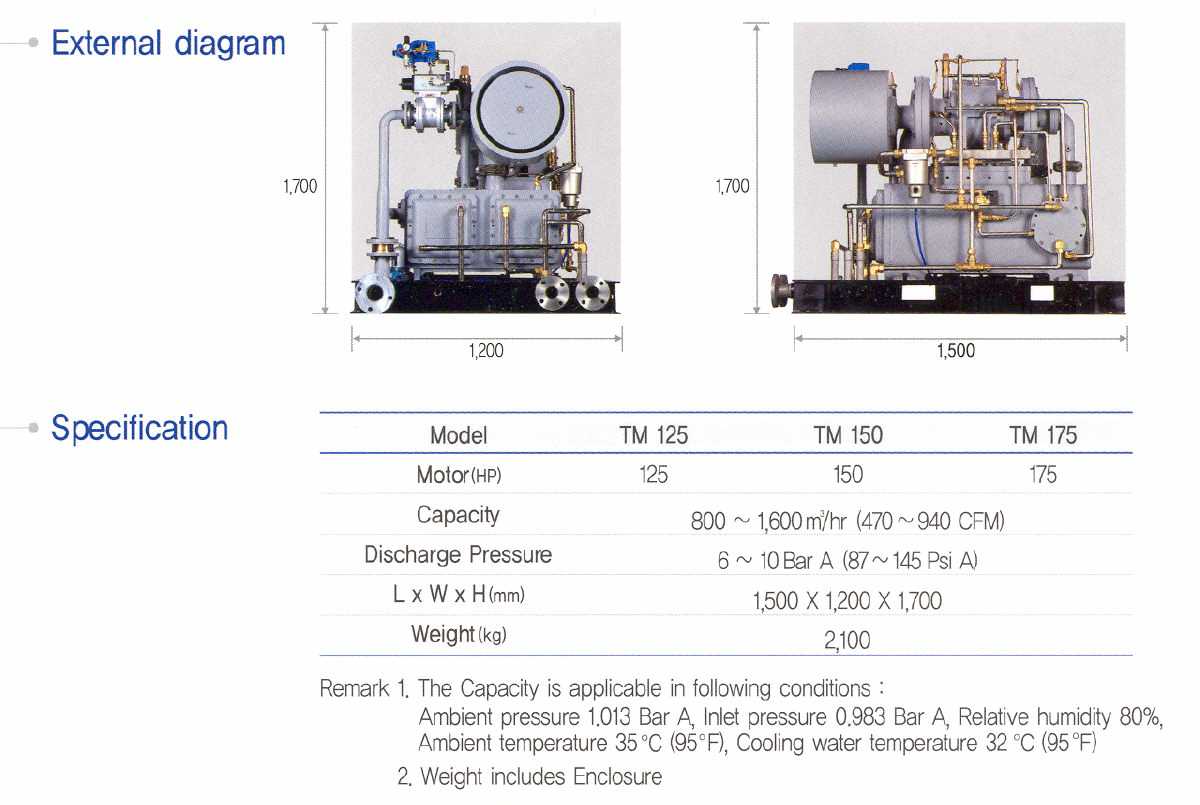

Micro TurboMaster

Technický list  (2.1 MB)


Poptávkový formulář si můžete stáhnout ZDE



Rozsah dodávky


Turbo Master, vícestupňový odstředivý bezolejový vzduchový kompresor, jedna (1) standardní jednotka TMXXX-X (2-stupňová), kompletně smontovaná se skládá z následujícího;


"Turbo Master" - kompresor se standardními materiály a konstrukcí

1) Turbo Master, TM150, je novou technologií v oblasti turbo kompresorů. Nové řešení zajišťuje dodávku 100% bezolejového vzduchu a tímto šetří životní prostředí. Toto je zajištěno díky následujícímu vybavení kompresoru

- Pohon kompresoru zajišťuje vysokorychlostní magnetický motor s frekvenčním měničem

- Vzhledem ke konstrukci vysokorychlostního motoru kompresor nemá spojku a díky kluzným ložiskům se vzduchovou mezerou kompresor nevyžaduje systém mazání

2) Oběžná kola s dozadu ustupujícími lopatkami (vyrobená z nerezové oceli – 17-4 Ph) a dvojité difuzéry zajišťují vysoký výkon a široký provozní rozsah regulace výkonu.

3) Díky kluzným ložiskům s vzduchovou mezerou je také zajištěna dodávka 100% bezolejového vzduchu

- Radiální ložiska: na prvním a druhém stupni (u oběžných kol)

- Axiální ložiska: 2 (Vysoký/nízký tlak)

4) Nekontaktní labyrintová vzduchová těsnění.

5) Integrovaný mezi-chladič a dochlazovač typu „voda v trubce“

- Voda v přímé trubce, vzduch vně trubky s žebrováním. Oba výměníky mezichladiče a dochlazovače mají zaměnitelnou trubkovnici.

6) Integrovaný pomocný chladič typu vzduch v trubce pro chlazení ložisek a motoru stlačeným vzduchem.

7) Díky kompaktnímu designu lze kompresor snadno převážet a umístit na místo instalace např. pomocí vysokozdvižného vozíku.

8) Hladina hluku je nižší než 65 dB(A) ve volném prostoru.


Vysokorychlostní motor

1) Efektivní indukční motor s frekvenčním měničem otáček

2) 400 V, 3 fáze, 50/60 Hz

3) Krytí IP 22

4) Servisní faktor 1,15

5) Třída izolace F

6) Vzestup teploty B


Frekvenční měnič a řídící panel

1) Efektivní frekvenční měnič otáčet motoru nabízí následující provozní výhody:

- Žádná proudová špička během startu kompresoru

- Ochrana proti přetížení

- Provoz v různých sítích (např. 400 volt, 3 fáze, 50/60 Hz)

2) Plně automatický řídící systém

- Udržuje konstantní tlak pomocí změny otáček vysokorychlostního motoru a plynulou regulací odlehčovacího ventilu (BOV)

3) Lokální řídící panel s frekvenčním měničem

- NEMA 4 krytí (proti prachu, vlhkosti)

- Standardní STW panel s dotykovou obrazovkou 5.25”

- Řídící systém






4) Provozní parametry


Č.

Popis

Série TMA/TMB/TMC

Poznámka

Zobrazení

Alarm

Odstavení



A. Monitor zobrazuje









1

Požadovaný tlak

X







2

Aktuální provozní proud (R/S/T: 3 ks)

X







3

Tlak v systému

X







4

Diferenční tlak sacího filtru

X

X





5

Výtlačný tlak na druhém/posledním stupni

X

X





6

Diferenční tlak vzduchového filtru

X

X





7

Vstupní/výstupní teplota chladící vody

X

X





8

Sací teplota vzduchu na druhém stupni

X

X

X



9

Výstupní teplota vzduchu z dochlazovače

X

X





10

Výstupní teplota z pomocného chladiče

X

X





11

Teplota ložisek (Radiální/axiální: 4 ks)

X

X

X



12

Vysoké vibrace oběžného kola – 1 stupeň

X

X

X



13

Vysoké vibrace oběžného kola – 2 stupeň

X

X

X



14

Teplota vinutí motoru (R/S/T: 3 ks)

X

X





15

Otáčky motoru

X







16

Zjištění „Surge“ režimu

X

X

X



17

Čas běhu kompresoru

X







18

Čas zatížení kompresoru

X







19

Kalendář a hodiny

X







20

Historie údržby

X







21

B. Měřidla









22

Ukazatel okamžitého proudu

X







23

Ukazatel okamžitého napětí

X






5) Komunikační protokol

- Typ komunikace: RS485 nebo RS232

- Dálková kontrola a řízení (volitelné - HMI řídící systém)


Zkoušky a zprávy

1) Zpráva o provozní zkoušce kompresoru

2) Zprava o provozních stavech kompresoru ( 2 hodiny )


Výkresy a dokumentace

1) Tři (3) sady instalačních manuálů (instalace, provoz a údržba) zahrnujících seznam dílů a výkresů


Příslušenství

1) Sací filtr s účinností 99,5%

2) Odlehčovací/přepouštěcí ventil

3) Rozdělovač chladící vody s dvěmi přírubami (vstup/výstup)

4) Sada filtrů pro chladící vzduch

5) Pružné připojení výtlak

6) Zpětná klapka

7) Tři (3) automatické odvaděče kondenzátu (elektrický typ) pro odvod kondenzátu



Specifikace materiálů


Část

Materiál

Specifikace

Rám kompresoru

Litina

G250 (KS-D-4301)

Rotor

Nerezová ocel

Inconell 718

Oběžná kola

Nerezová ocel

17-4 PH

Difuzéry

Nerezová ocel

AMS5643

Kluzná ložiska

Nerezová ocel (Foil)

Inconell718

Kluzná ložiska

Nerezová ocel (Plate)

SUS410

Těsnění

Hliníková slitina

A6061P-T651

Chladiče (mezichladič, dochlazovač, pomocný chladič)

Měď (Trubky)

Měď (Žebrování)



Výrobní a zkušební standardy


1 Nabízené zařízení má CE certifikát, tzn. je vyrobeno dle platných EN. Při návrhu, výrobě a zkouškách se dále používají níže uvedené normy.


a. Kompresor STW standard

b. Převodovka AGMA-13

c. Potrubí a příruby ANSI, JIS, KS

d. Elektrický panel JEM, NEMA, ANSI, KS


- JIS: Japonská průmyslová norma

- ANSI: Americký národní institut norem

- NEMA: Národní asociace výrobců elektrických zařízení


2 Vzhledem k rozdílným místním podmínkám během provozu a možným chybám při měření a testování je výkon a příkon uváděn s následující tolerancí: výkon +/- 4%, příkon +/- 5%.
