Separátory voda/olej BEKO, typ ÖWAMAT 11 - 16
Nová generace separátorů voda/olej.
ÖWAMAT je řadu let osvědčený, trvale dále rozvíjený odlučovací systém
oleje a vody pro kompresorové kondenzáty a tak jako odváděče BEKOMAT je
nejpoužívanější v Evropě. ÖWAMAT patří svým systémem k nejúčinnějším a je známý
nízkými náklady vzhledem ke své efektivitě. Vyrábí se v pěti velikostních řadách
(viz technické údaje). Pro speciální instalace je možné separátory dodat bez předseparace.
Hlavní přednosti oproti konkurenčním separátorům jsou:
- použití předfiltru na hrubé nečistoty u všech typů
kromě ÖWAMAT 11;
- přívod vedením kondenzátu na střed filtru (ne pouze stékání
po stěně komory);
- konická komora a filtrační vložka (komora je filtrem dobře
vytěsněná a kondenzát je nucený protékat filtrem, ne mimo - vysoká účinnost,
snadná výměna filtrů);
- olejový přepad zajištěn uzávěrem proti přetečení (ne pouze volně položená
hadice);
- kvalitní výlisek tělesa separátoru (nedochází k nafouknutí, případně k
prasknutí);
- referenční vzorek zákalu pro provedení zkoušky v provedení 10 a 20 mg/l;
- možnost instalace topného tělesa.
Nové, účinné a spolehlivé

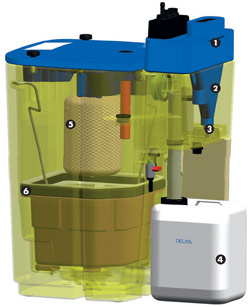

Provozní princip:
Kondenzát kontaminovaný olejem proudí
pod tlakem do nově navržené odlehčovací komory. (1) Zde dochází k poklesu tlaku, aniž by docházelo
k rozvíření kondenzátu v odlučovací nádrži (2). Veškeré pevné znečištěné částice jsou zachyceny ve vyjímatelné
jímce (3).
V odlučovací nádrži se usazuje pomocí
gravitačního odlučování olej na povrchu. Olej pak proudí přepadem do olejového
kanystru (4).
Předčištěný kondenzát proudí do filtračního stupně.
Předfiltr (5), který je
charakteristický svým ideálním tvarem proudění od vstupu k výstupu s vázáním
zbylých olejových kapek. Tím si It also deals with any residual floating oil in
the filter chamber.
Zbylé olejové části jsou bezpečně a spolehlivě zadrženy v náplni hlavního
filtru (6). Konečný výsledek je
vyčištěná voda vhodná přímé vypouštění do kanalizačního systému. Díky
technologii výměny náplně hlavního filtru je výměna rychlá a čistá.
Náplň hlavního filtru OEKOSORB® :
uvolnit držáky
|
Vyjmout náplň...
|
... a nechat ji odkapat.
|
|
Technické
parametry:
Separátor
voda-olej, typ
|
ÖWAMAT 11
|
ÖWAMAT 12
|
ÖWAMAT 14
|
ÖWAMAT 15
|
ÖWAMAT 16
|
Max.
výkon šr. kompresoru
VDL
OLEJ
|
2,4
|
7,3
|
14,6
|
29,3
|
58,5
|
Max.
výkon šr. kompresoru
SYNTETICKÝ
OLEJ
|
1,9
|
5,6
|
11,3
|
22,5
|
45,0
|
Objem
kontejneru v litrech
|
10
|
30,6
|
61,3
|
115,5
|
228,4
|
Plnící
objem s předseparátorem v litrech
|
-
|
22,72
|
46,34
|
84,28
|
218,8
|
Plnící
objem bez předseparátoru v litrech
|
4,3
|
20,3
|
41,5
|
72,5
|
197,2
|
Předfiltr
|
2,5 l
|
2,5 l
|
6,5 l
|
18,5 l
|
36,5 l
|
Hlavní
filtr
|
2,0 l
|
5,4 l
|
10,4 l
|
20,2 l
|
40,3 l
|
Hmotnost
prázdného sep. v kg
|
-
|
13,5
|
18,5
|
36,5
|
53
|
Hmotnost
prázdného sep. bez předfiltru v kg
|
9
|
12
|
16
|
32
|
42
|
Předfiltr
počet (ks) x objem (l)
|
|
|
36,5
|
1x9
|
1x17
|
Absorb.
filtr počet (ks) x objem (l)
|
|
|
53
|
1x9
|
2x17
|
Připojení
na přítoku kondenzátu (hadice)
|
2 x G1/2
(Ø10 mm)
|
3xG1/2(Ø10 mm), 1xG1(Ø25 mm)
|
3xG1/2(Ø10 mm), 1xG1(Ø25 mm)
|
3xG1/2(Ø10 mm), 1xG1(Ø25 mm)
|
3xG1/2(Ø10 mm), 1xG1(Ø25 mm)
|
Připojení
na odtoku vody (hadice)
|
G1/2
(Ø10 mm)
|
G1/2(Ø13 mm),
|
G1(Ø25 mm)
|
G1(Ø25 mm)
|
G1(Ø25 mm)
|
Odtok
oleje
|
|
DN 25
|
DN 25
|
DN 40
|
DN 40
|
Olejový
kanystr
|
|
2 x 5 l
|
2 x 5 l
|
2 x 10 l
|
2 x 20 l
|
Min./max.
teplota okolí
|
+5 až 60°C
|
+5 až 60°C
|
+5 až 60°C
|
+5 až 60°C
|
+5 až 60°C
|
Max.
pracovní tlak na vstupu
|
16 bar
|
16 bar
|
16 bar
|
16 bar
|
16 bar
|
|
